Peregrin Hybrid - Small Launch Vehicle

La versione media no, arriva a 6000kg in LEO la fantomatica versione haevy si, è paragonabile al Neptune 1, ma la configurazione non è ancora definitiva.

I dati li ho ottenuti con tutto quello che mi avete fornito restando il più basso possibile visto che i motori ibridi per razzi sono solo stati provati ma mai usati in missioni reali. Il mio punto di riferimento, il motore del Falcon-1 della Lockheed Martin, aveva una spinta di 1400kn e per essere realistico non ho mai superato quella spinta, anzi ci sono sempre rimasto sotto a livello di motore singolo. Infatti il primo stadio del Peregrin-S e L ha quattro motori a 800kn l'uno, la versione M sfrutta un nuovo motore da 1000kn sempre in quartetto. Per raggiungere quel risultato ho dovuto cambiare comunque la configurazione degli stadi.

Ora il mio obbiettivo per l'anno prossimo e completare la serie dei quattro vettori, con eventuali configurazioni mediane modificando la configurazione degli stadi.

Il motore del Falcon 1? Intendi il Merlin? E di Space X, non della Lockeed... E' un BEL riferimento visto che è uno dei motori a cherosene più efficienti del mondo! Ricordiamo sempre che il valore fondamentale non è la spinta, ma l'ISP!

Si si mi ricordo

Falcon-1 era anche la definizione del razzo ibrido che sarebbe dovuto nascere non sai la fatica a trovare dati al riguardo

Ora stavo cercando il nome, effettivamente era Falcon SLV-1 mi ero confuso

Ahhhh! ok scusa per l'equivoco

Andrew ha scritto:

Ahhhh! ok scusa per l'equivoco

ahaha ma che! è colpa loro che si sono fatti fregare il nome

Sto sistemando la piattaforma di lancio, in quanto la torre era costruita sui Peregrin S e L, e nel farlo ho aggiunto due nuove torri per rendere la piattaforma più viva.

La torre 1 è predisposta a sostenere il lanciatore fino a pochi secondi dal lancio e possiede due bracci rivolti verso i mare, all'esterno della piattaforma.
La torre 2 è quella di rifornimento del propellente liquido, dotata di 4 bracci per poter rifornire vettori di altezze differenti.

Tra le varie animazioni ci sarà anche quella del posizionamento in verticale del razzo con l'uscita dall'hangar di assemblaggio, opzione che sarà evitabile con uno switch nello scenario.

Ora però volevo mettere delle luci per illuminare i lanciatori e le torri durante i lanci notturni, come si fanno fisicamente? Non riesco a farmi un'idea di come si facciano

Mi edito aggiungendo pure un'immagine:

scambio culturale

per le luci:

devi usare un add-on chiamato spotlight

http://www.orbithangar.com/searchid.php?ID=5182

e poi andare a settare nel file scenario una stringa come questa

Citazione :

spotlightA:spotlight
STATUS Landed Earth
POS -80.6309050 28.5410000
HEADING 339.93
AFCMODE 7
NAVFREQ 0 0
SPT 1 999.0000 1.9199 1.0000
END
spotlightB:spotlight
STATUS Landed Earth
POS -80.6309550 28.5428500
HEADING 200.93
AFCMODE 7
NAVFREQ 0 0
SPT 1 999.0000 1.9199 1.0000
END

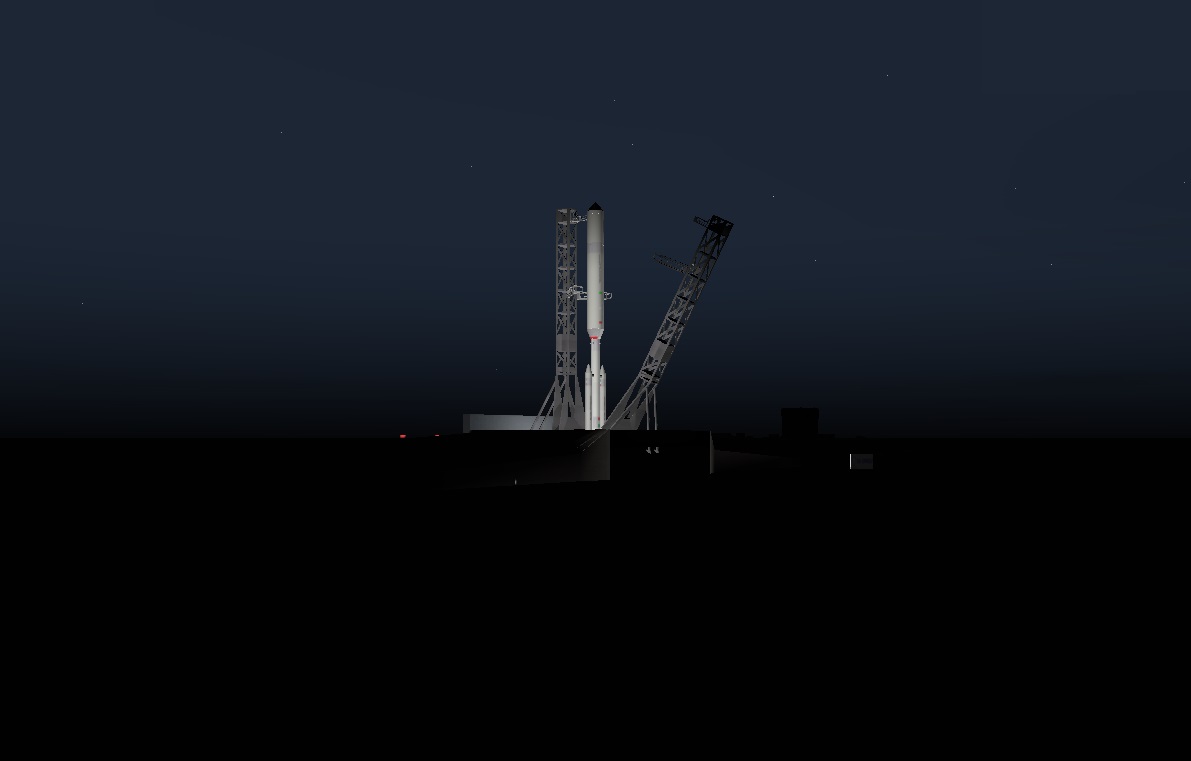

e tadaaaaa ecco illuminato il pad!!



per renderlo più realistico (a discapito di fps) potresti creare dei vascelli su spacecraft3 con spinta nulla e main engine bianchi in modo da simulare il fascio di luce

ora io vorrei chiederti una cosa
ho sempre avuto in mente di creare l'intero processo dall'uscita dal VAB al lancio ma,mi sono sempre arrestato in un punto..........come risolvi la questione spostamento con multistage?? nel senso come crei un pad in movimento che si porta dietro tutto il mezzo e che una volta rilasciato il vettore procede con la sua normale autoguida.....me lo sono sempre chiesto e spero tu voglia condividere questa "perla di saggezza"

Non ci sono perle di saggezza, mi spiace toglierti l'illusione ma ho optato per giocarmela in due fasi distinte.
Una fase con tutta con la gestione di una mesh fittizia del lanciatore completo che viene gestita sulla rampa nelle fasi di posizionamento, nella seconda fase è il normale scenario con il lanciatore già in rampa. Due scenari divisi però...

Una soluzione che avevo ipotizato era che una volta messo il lanciatore in verticale potevo cancellare la mesh e creare il lanciatore multistage, ma non so se si possa fare, se il lanciatore fosse anch'esso una DLL forse si potrebbe fare, proverò in futuro.
Al momento la gestisco così divisa, anche perchè poi tra la messa in verticale e il lancio per me passa un giorno, magari un giorno...

Mi spiace che sei stato più utile te e io non ti ho potuto passare nulla se ti serve altro chiedi!

era per sapere se avevi trovato una soluzione.......non preoccuparti qui su FOI ci si aiuta sempre e comunque senza chiedere nulla in cambio!

comunque conosco il "progettista" del
themis a

che ha programmato il lanciatore in dll simulando anche questa fase,si potrebbe chiedere se ci "presta" il codice.........

in alternativa avevo pensato si ad una dll ma solo per il pad......esso si porta in posizione e arrivato il momento elimina la mesh che si è portato dietro lungo il tragitto e carica il modulo in multistage,unica pecca sarebbe dover attivare manualmente l'autopilota ma.............qui si dovrebbe chiedere a fred o a fausto

Con il lanciatore in DLL è fattibile, ma quello è il prossimo passo, a quel punto il problema non si porrà più ma poi bisogna convertire tutto il lanciatore

Anche se sto implementando tutta la fase pre lancio, il posizionamento sarà solo una chicca visiva, che al momento potrebbe rimanere solo una cosa tra noi che verrà inibita nella versione definitiva... alla fine è inutile ai fini del lancio

si concordo....sarebbe una cosa diciamo "noiosa" pensiamo che dopo la messa in posizione del mezzo devono passare ore......giorni prima del lancio

Aggiornamento:
Con i buchi di tempo disponibili ho portato avanti il lavoro sulla piattaforma di lancio, ora tutte le torri sono funzionanti. Ora devo definire il programma di lancio che esegue tutte le animazioni; i base all'orario di partenza la DLL gestirà le animazioni in modo da essere sempre precisa ed invariabile.
La versione che metterò a disposizione per il lancio non avrà il rollout, in quanto è una chicca e non voglio perdere tempo su queste cose, aggiungerò la funzione appena avrò finito tutto.

Il Peregrin M è a tutti gli effetti pronto.

Appena finisco la prima versione dell'MLS metto tutto a disposizione.

Ho un problema, magari, anzi sicuramente sbaglio io, ma non vedo la soluzione:

sto creando un sistema di gestione delle torri basato sulla data di lancio e la data della simulazione (tutte in MJD).
Il codice è il seguente:

Codice:

double Start_Time=oapiGetSimMJD();
double Time = Start_Time-Launch_Time;

if (Time = -1.239584)
{
RICHIAMO ANIMAZIONE
}

Mi sono visualizzato i dati a video per vedere che fossero giusti, e il campo Time varia con il variare del tempo. Il problema è che le animazioni partono tutte insieme. Sono circa una decina di animazioni che dovrebbero attivarsi quando Time è uguale al numero richiesto, ma fa come gli pare

Sbaglio io il test? c'è un sistema migliore?

In c++ = è assegnazione anche in un costrutto IF. Devi usare ==.
Non lavorando negli add-on non so se poi ci sono altri problemi , ma questo è una classica svista in c.

Tutte le volte!!! tutte!!!

Ma non capisco perchè non me lo segni errore... vabbè, ora le animazioni non si attivano più a caso, anzi non si attivano più cercherò il motivo, grazie Evilcode

Il problema è molto semplice: tu dici al modulo di far partire l'animazione in un momento precisissimo. Ma la simulazione non procede mai con tale precisione, a volte (anzi spesso) capita che gli FPS raggiungano valori bassi e allora si saltano dei centesimi di secondo che la tua dll "non sente" e dunque procede senza effettuare alcuna azione.

Per risolvere devi indicare un lasso di tempo più ampio, per esempio

if (Time > -1.25 && Time <-1)
{Animazione}

ma anche questo non basta, perchè indicando un lasso di tempo così ampio la simulazione tende a ripetere il comando decine di volte durante l'intervallo e dunque è un gran caos. Bisogna dunque introdurre una variabile bool che può assumere il valore di vero o falso e che dice al modulo se quell'animazione è già stata fatta partire o meno. Dunque dovresti fare così:

if (Time > -1.25 && Time <-1 && animazione_eseguita==FALSE)
{Richiamo Animazione; animazione_eseguita=TRUE;}

Naturalmente devi ricordati di inizializzare animazione_eseguita=FALSE quando viene avviata la simulazione, ed eventualmente salvarla nel file scenario per poi richiamarla in caso di chiusura e riapertura di Orbiter in quello scenario

Questa era una cosa che mi balenava in testa, provo questa modifica.

Grazie!

Perfetto!!
Ho fatto partire la prima animazione ora eseguo tutte le altre, grazie!

Matt, credo che tu abbia compilato la piattaforma in modalità "debug".. prova ad aprire il progetto della MLS e a controllare sotto alla barra superiore del menu.. dovrebbe esserci una finestrella in cui puoi scegliere debug o release.. ecco devi impostare release, ma devi anche ricordarti di settare da capo tutte le proprietà del progetto.

Se compili mantenendo la dicitura debug per far andare la tua dll ho bisogno di aver installato la versione di Visual Studio che hai tu.. infatti crasha e mi dice che manca il file msvcp110d.dll..

Questo nono lo sapevo grazie! Ho fatto le modifiche e sostituito il file rar, se lo riscarichi dovrebbe andare

L'ho provato ma il problema persiste.. se non ti scoccia ti chiederei di condividere il file cpp che hai utilizzato in dropbox, vorrei tentare di compilarlo io per vedere se la cosa è risolvibile cambiando versione di Visual Studio.. sempre che non sia un problema farci vedere i tuoi codici sorgente

Sarà un problema per voi vedere il casino che c'è li dentro

La cosa che scoccia è che se non riesce a compilarmi bene i progetti non posso creare i pacchetti...

Ed ecco qui, dopo un'attesa infinita, il Peregrin!

Il pacchetto comprende:
- Tutti i lanciatori dal più leggero al più pesante. Le versioni L, S ed M, sono dedicate alle più svariate missioni per il lancio di sonde e satelliti, la versione H è dedicata solamente al cargo Locatelli, ma non è detto che non si possa prevedere una versione per missioni differenti.
- Il Pad P-A per il lancio attualmente da Capo Passero. Non è integrata la piattaforma MLS, non è detto che verrà rimessa in futuro.
- Carico posticcio, Sonda TSX1.
- Manca il manuale, potrei averlo perso e quindi devo rifarlo
- Utilizza Multistage 2015.
- Funziona su Orbiter 2010. In Test su Orbiter 2016Beta.

Non mi viene in mente altro al momento, per problemi ditemi.
